CIRCUITOS DIGITAIS

Nesta página serão mostrados os circuitos digitais básicos e a aplicação de

circuitos integrados mais elaborados e utilizados nos circuitos da roboticatulio.

 ______________________________________________________________

Circuitos Digitais com componentes Discretos.

_______________________________________________________________

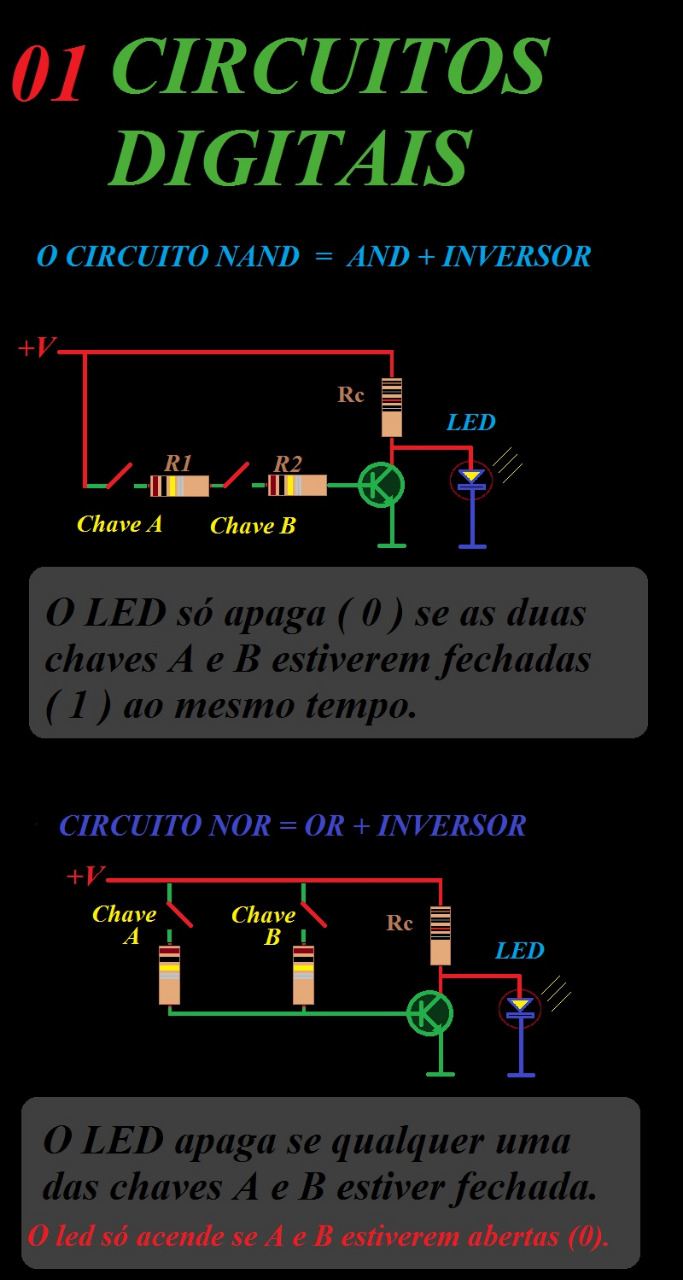

Os circuitos NAND e NOR são os mais completos como células digitais básicas.

Com somente um dois tipos é possível construir todos os circuitos de computadores.

Muito bom.

______________________________________________________________________

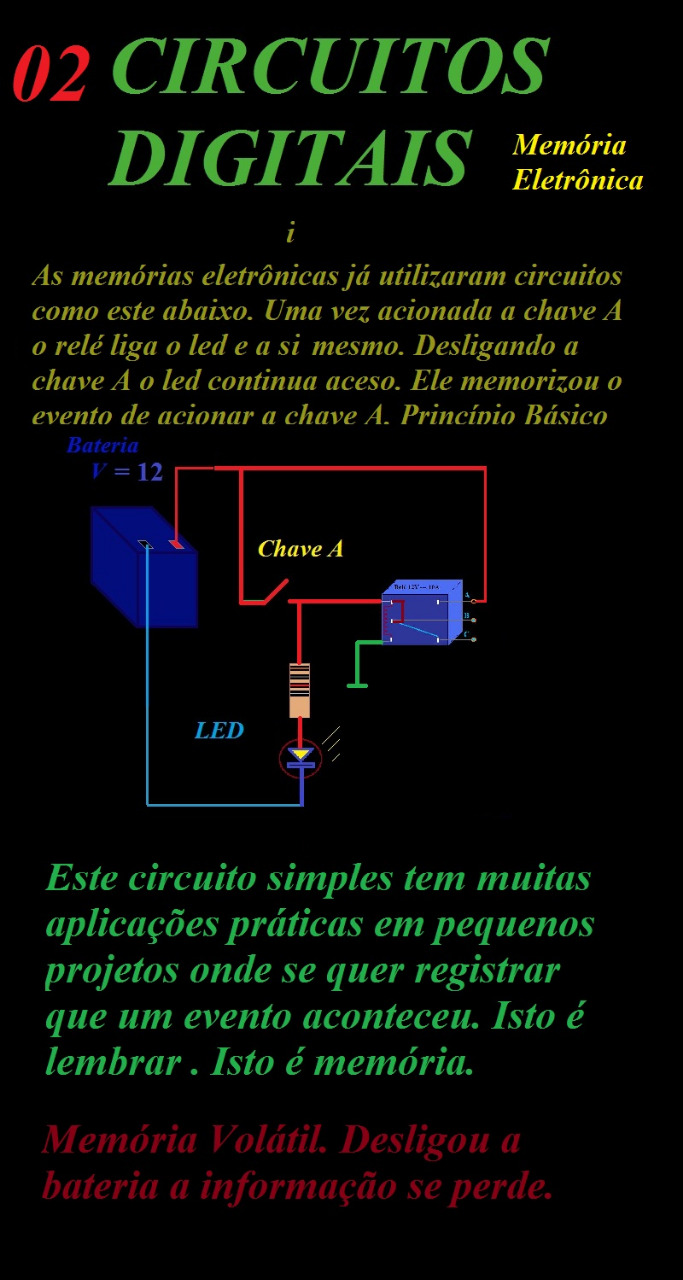

O LED aceso significa que a chave A foi acionada pois inicialmente o led estava apagado.

Se a chave A for substituida por um outro transistor poderemos memorizar eventos

como um determinada temperatura, umidade de alguma coisa, luminosidade,

vibração, contato embaixo do tapete (se alguém pisar fica memorizado) e mais uma

grande quantidade de experimentos.

Este simples circuito memoriza  um  digito binário  apenas

( 1 BIT ). Seriam necessários muitos destes para memorizar muitos eventos.

______________________________________________________________________

CIRCUITOS DIGITAIS COM COMPONENTES INTEGRADOS

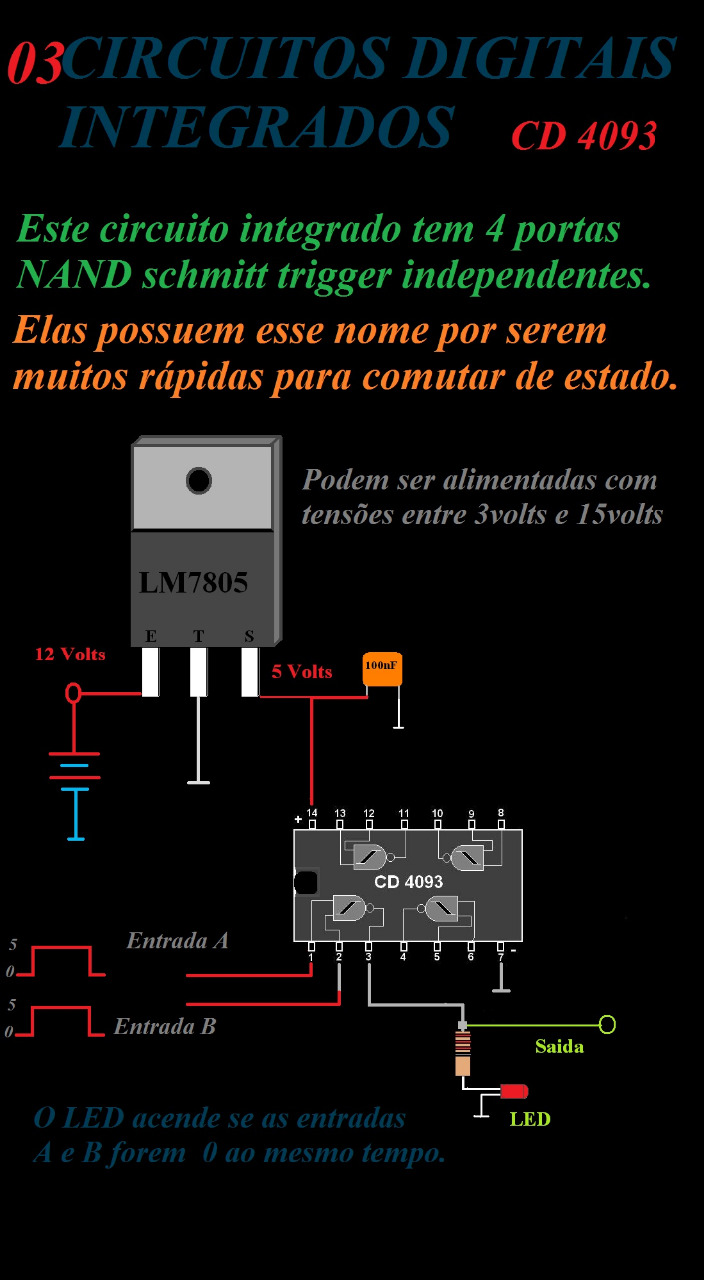

Com este Circuito Integrado ( CI ) vários tipos de projetos podem ser desenvolvidos.

Ele é muito versátil, barato, fácil de encontrar e fácil de usar.

Faz controle lógico, oscila, compara, gera algumas formas de onda. Repare nos circuitos da roboticatulio como eles estão presentes.

____________________________________________________________________

____________________________________________________________________

____________________________________________________________________

____________________________________________________________________

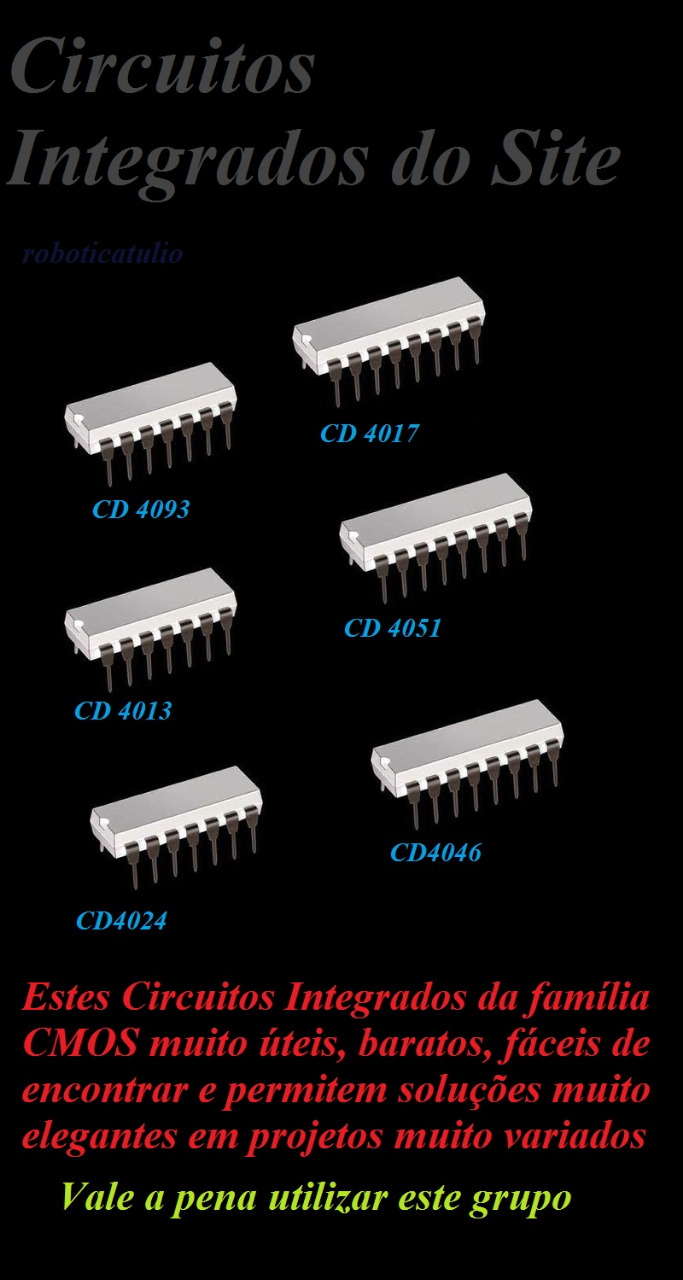

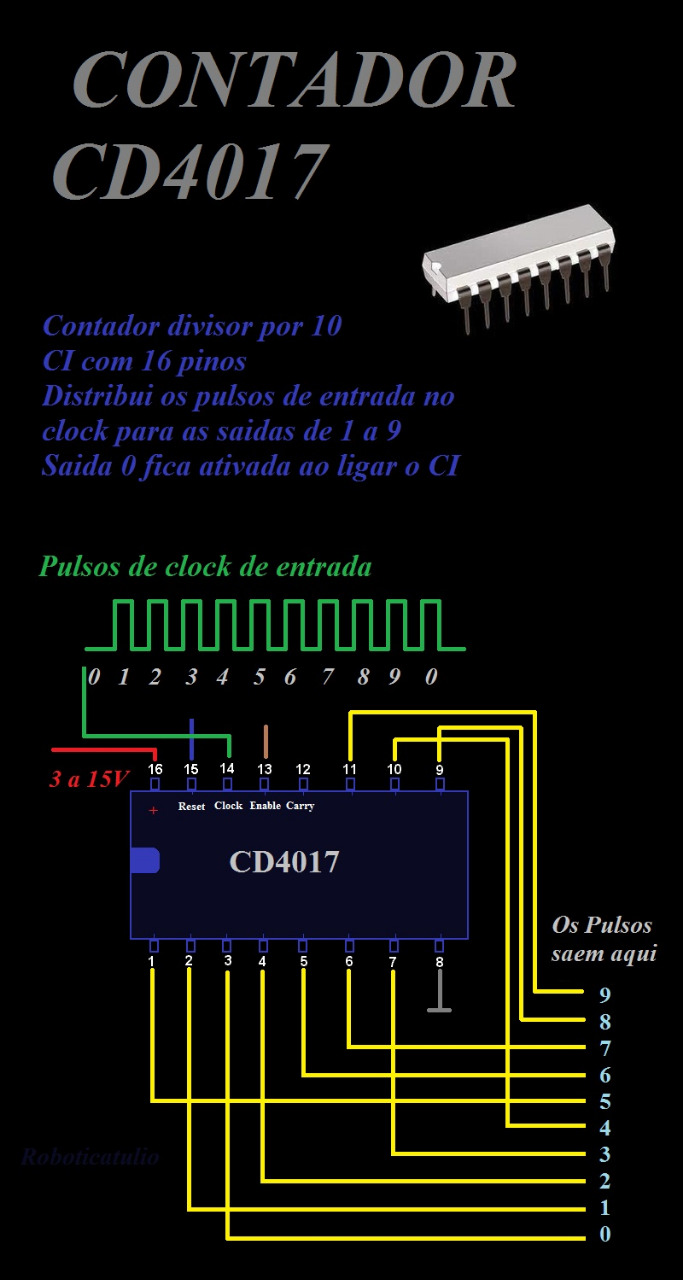

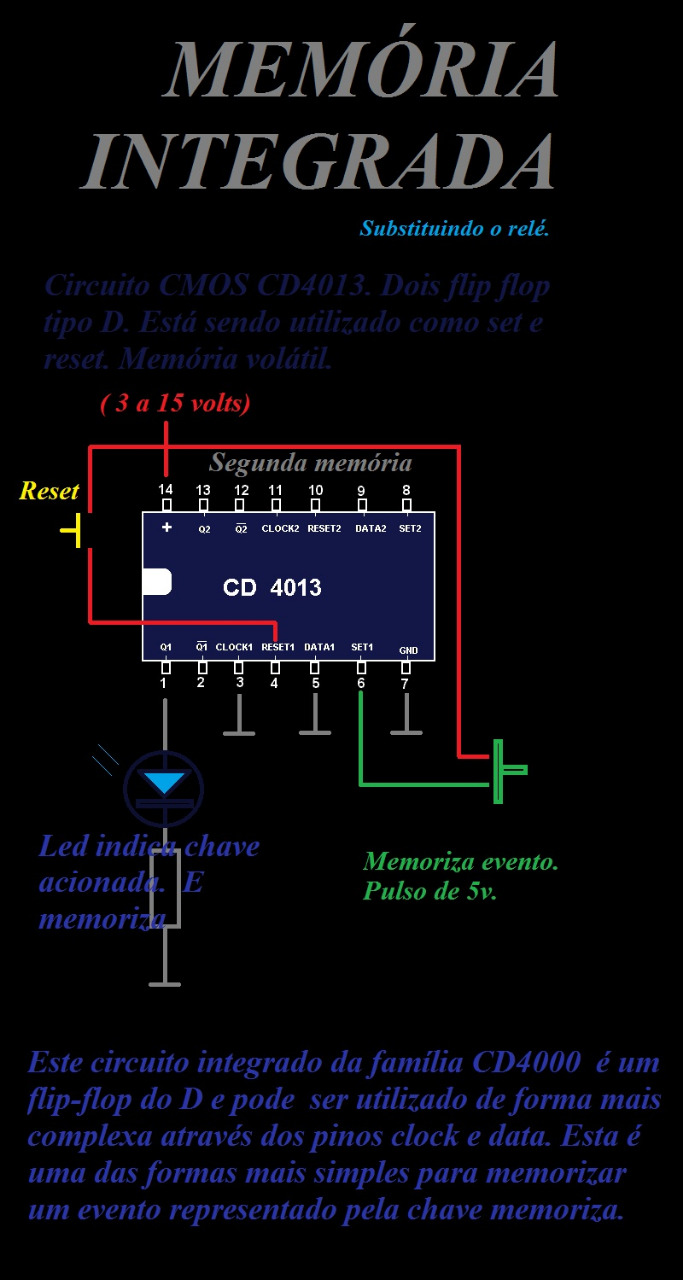

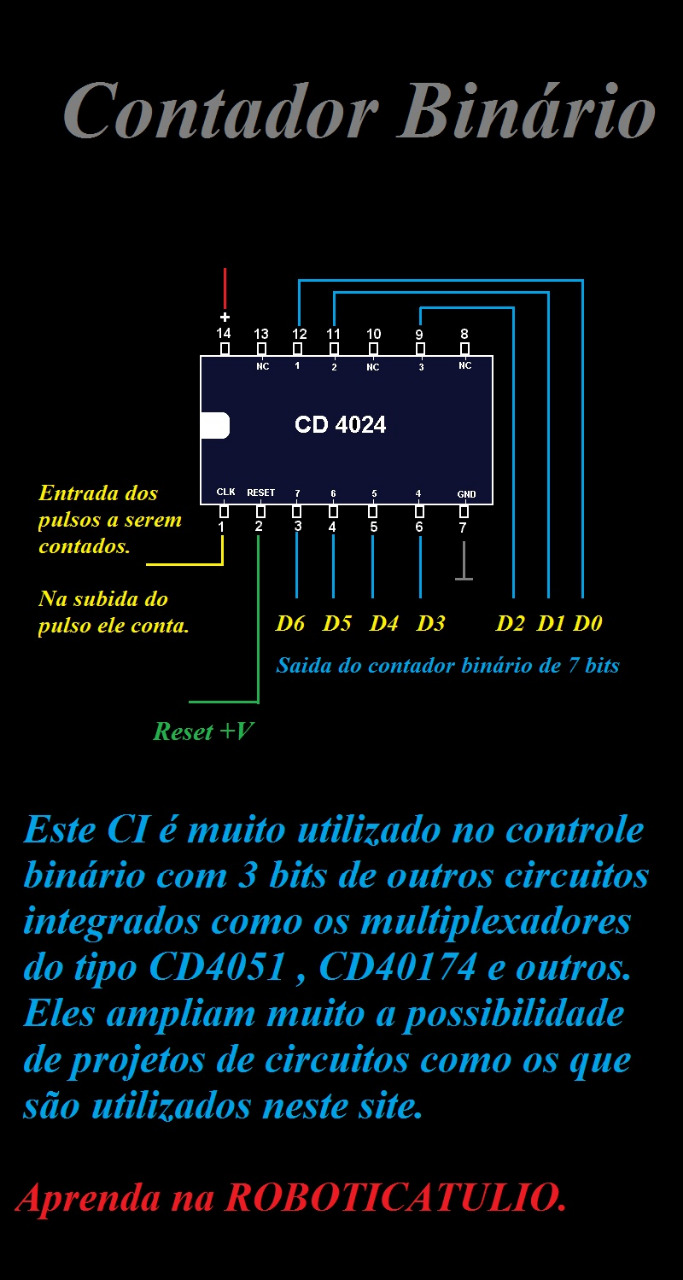

Os circuitos digitais integrados da família CMOS são largamente utilizados,

são baratos , fáceis de encontrar e de utilizar.

Uma característica importante destes circuitos é seu consumo muito baixo.

Eles fornecem uma corrente muito baixa (alguns miliamperes) nos seus pinos

de saida. Dizemos que o FAN OUT deles é muito baixo.

Por outro lado, eles precisam de quase nada de corrente nas entradas para

funcionarem. Dizemos que FAN IN deles é muito baixo.

______________________________________________________________________________________________________________________________

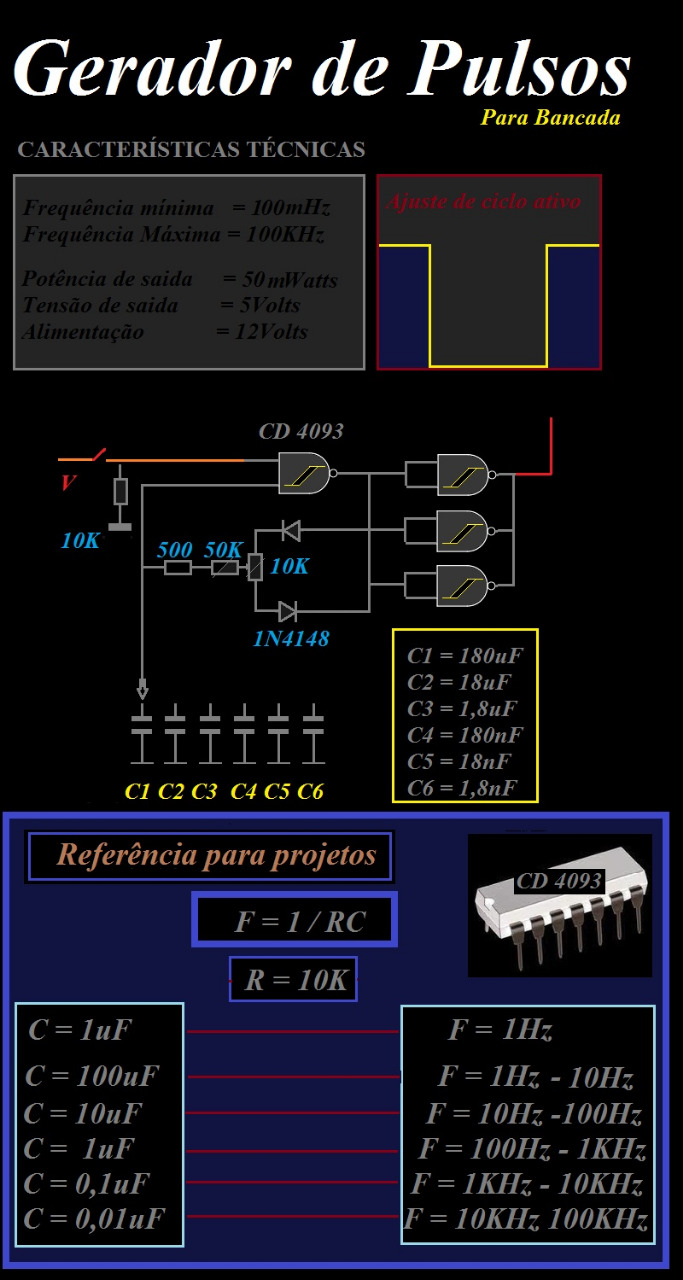

Aplicação do CI CD4093 como gerador de pulsos para sua bancada ou experiências.

Continua................................
